止回閥

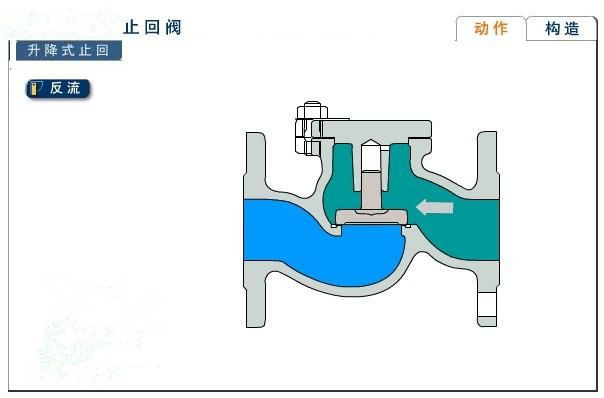

止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側）流入，從出口端（上側）流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。止固閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。
分類
啟閉件靠介質流動的力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
結構分類
按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種：

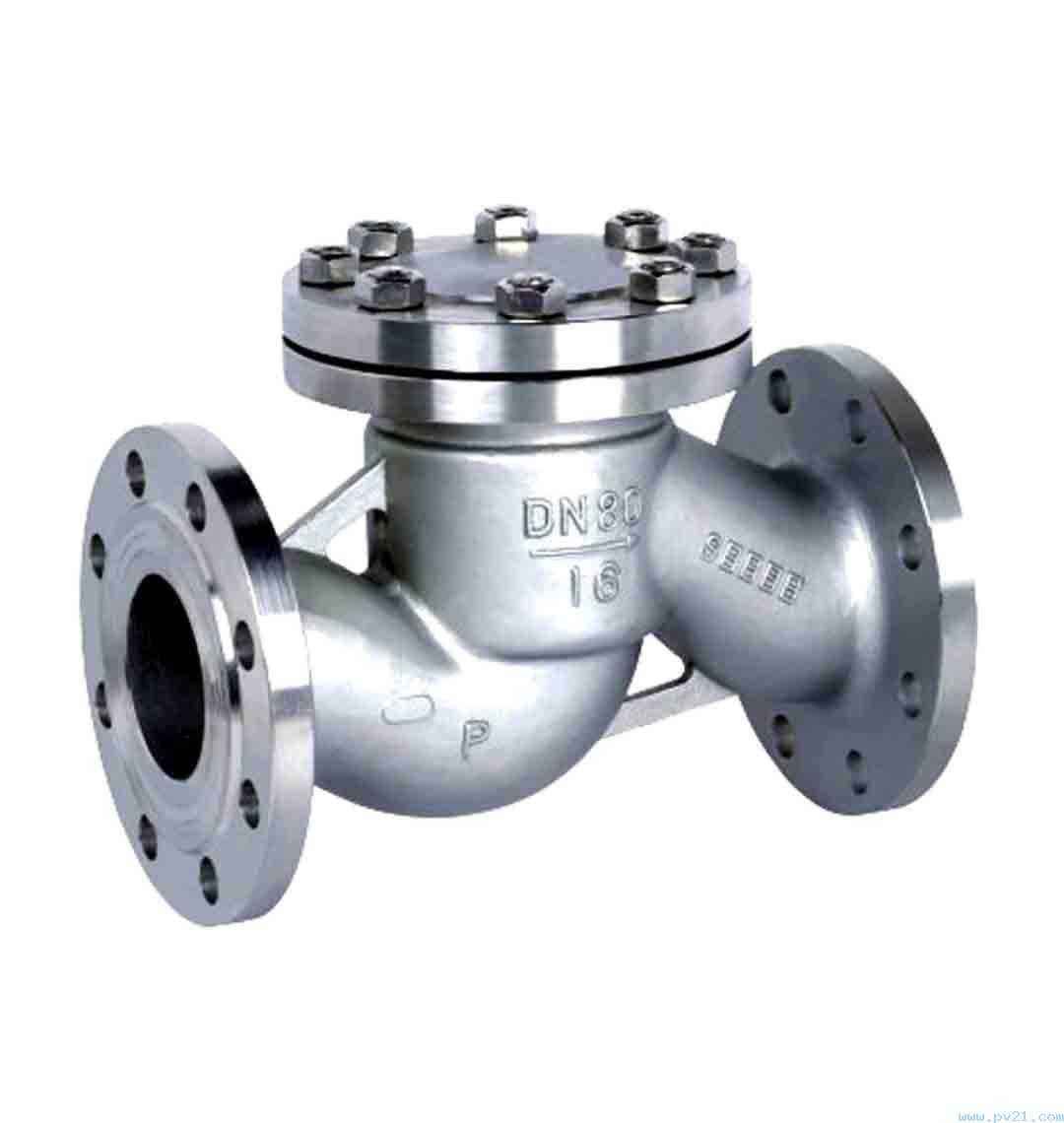

1.升降式止回閥分為立式和臥式兩種。

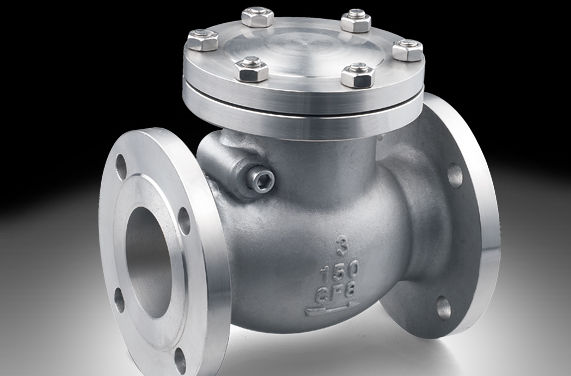

2.旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。
3.蝶式止回閥為直通式。
以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。
材質分類
1.鑄鐵止回閥
2.黃銅止回閥
3.不銹鋼止回閥
4.碳鋼止回閥
5.鍛鋼止回閥
功能分類
1.DRVZ靜音式止回閥
2.DRVG靜音式止回閥
3.NRVR靜音式止回閥
4.SFCV橡膠瓣逆止閥
5.DDCV雙瓣逆止閥
止回閥性能參數
|
閥體材料
|
公稱壓力
(MPa) |
工作溫度
(℃) |
適用介質
|
|
|
碳 鋼
|
1．6-6．4
|
≤425
|
水、油品、蒸汽
|
|
|
10．0、16．0
|
≤450
|
/
|
||
|
不銹鋼
|
P
|
≤200
|
硝酸類
|
|
|
R
|
/
|
/
|
醋酸類
|
|
|
鉻鎳鈦
耐熱鋼
|
PI
|
1．6-6．4
|
≤550
|
石油、石油產品
|
|
鉻鉬鋼
|
1．6-16．0
|
≤550
|
油
|
|
|
稱壓力
PN |
公稱通徑
DN |
主要連接尺寸
|
外形
尺寸 |
||||||||
|
L
|
D
|
D 1
|
D 2
|
D 6
|
b
|
f
|
f 1
|
Z-φd
|
H
|
||
|
1.6MPa
|
40
|
200
|
145
|
110
|
85
|
-
|
16
|
2
|
-
|
4-18
|
95
|
|
50
|
230
|
160
|
125
|
100
|
-
|
16
|
2
|
-
|
4-18
|
105
|
|
|
65
|
290
|
180
|
140
|
120
|
-
|
18
|
2
|
-
|
4-18
|
120
|
|
|
80
|
310
|
195
|
165
|
135
|
-
|
20
|
3
|
-
|
8-18
|
130
|
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
3
|
-
|
8-18
|
140
|
|
|
125
|
400
|
245
|
210
|
185
|
-
|
22
|
3
|
-
|
8-12
|
155
|
|
|
150
|
480
|
280
|
240
|
210
|
-
|
24
|
3
|
-
|
8-23
|
180
|
|
|
200
|
600
|
335
|
295
|
265
|
-
|
26
|
3
|
-
|
12-23
|
215
|
|
